棒状ヒータ

φ8,10スリーブ型
注記 L寸法並びに、使用電圧を御指定下さい。
電極スリーブ部は、250℃以下にて御使用願います。
CP端子型
注記 L寸法並びに、使用電圧を御指定下さい。
CP端子部は、400℃以下にて御使用願います。
シース材質は、インコネル600が標準となっております。
型

番		 シース材質 シース径
φｄ		 スリーブ径
φD		 ネジM
インコネル600 SUS304
VH81-211 VH81-212 φ1.0 φ8 M3
VH81-311 VH81-312 φ1.5
VH81-411 VH81-412 φ2.0
VH81-511 - φ2.5
VH81-611 - φ3.0
VH81-221 VH81-222 φ1.0 φ10 M4
VH81-321 VH81-322 φ1.5
VH81-421 VH81-422 φ2.0
VH81-521 - φ2.5
VH81-621 - φ3.0
シース材質は、インコネル600が標準となっております。
型

番		 シース材質 シース径
φｄ
インコネル600 SUS304
VH85-211 VH85-212 φ1.0
VH85-311 VH85-312 φ1.5
VH85-411 VH85-412 φ2.0
VH85-511 - φ2.5
VH85-611 - φ3.0

シース抵抗表
シース径 抵抗Ω/ｍ
φ1.0 12.5
φ1.5 5.5
φ2.0 3.1
φ2.5 2.0
φ3.0 1.4
抵抗の許容範囲は、±10％

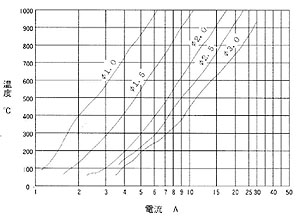

空気中での平衡温度



詳細につきましては、カタログをご参照願います
ダウンロードセンターよりダウンロードできます
